击穿位置位于陶瓷中部位置！石油期货价格行情：跟着科技的成长，电器配置操纵越来越广博，功用越来越强健，体积也越来越小，对电源模块的请求不息增补。开合电源具有用率高、本钱低及体积小的特色，正在电气配置中得回了广博的操纵。经阐述，开合电源电途众个器件失效苛重是电途中高压瓷片电容牢靠性差，导致开合芯片失效。本文通过增补瓷片电容原料的厚度降低其耐压本能和其他本能，使产物各项本能有用降低，餍足电途安排需求，删除售后失效。
开合电源电途依附优秀的本能获得了广博操纵，行动开合电源电途的紧急构成器件，开合芯片决议了开合电源的质料。2019 年后，因为空调高端智能化、绿色节能化、友谊交互化，空调机型也正在不息转变，对电源安排请求更高，电源电途安排也越来越众样化、繁复化；电源电途中心安排也正在不息转变，以前开合电源只是用正在变频外机，操纵量较少，现开合电源电途已用于出产的全豹产物。跟着开合电源电途的大批操纵，因开合芯片导致的售后失效也呈逐年上升趋向，每年因开合芯片失效导致职掌器失效的维修本钱不息上升。

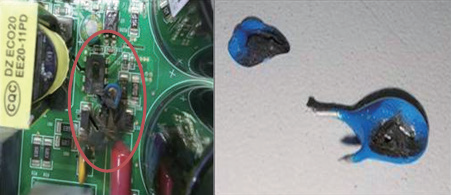

变频空调外机开合电源SK 开合芯片正在售后展现众单失效，核实发掘高频变压器[1]输入端衔接的高压瓷片电容有众单展现炸裂，未炸裂的瓷片电容测试也有短途失效。外观查验发掘，衔接开合电源芯片1 脚的3 个限流电阻、瓷片电容均展现大电流烧坏的情景, 如图1 所示。因变频外机板全数开合电源电途器件烧坏，导致外机不行事情，吃紧影响产物格料及品牌地步。
锁定开合芯片失效及电阻废弃与高压瓷片电容相合, 经对高压瓷片电容（型号：10 pF±5%/1 000 V）举办确认均为B 厂家出产，经核实该型号电容的出产为A（海外）和B（邦产）两个厂家，阐述注脚，电容自身存正在缺陷导致内部短途的能够性较大。
失效职掌器主板蚁合正在2018—2019 年出产的机械，A、B 厂家此编码瓷片电容平昔正在操纵，2019 年总操纵量差不众60 众万，B 厂家售后没有展现失效，售后瓷片电容失效扫数是A 厂家，阐述注脚，瓷片电容自身质料特殊导致开合芯片失效质料特殊能够性较大。

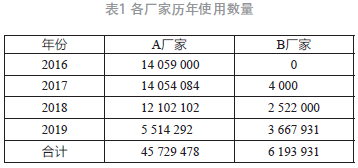

瓷片电容介质耐压很高，日常正在电途中很难击穿失效，对寻常品瓷片电容测试极限耐压，测试50PCS 全盘通过3 倍额定电压3 000 V，没有展现击穿失效。查看近几年复核数据，均无独自瓷片电容毛病。统计瓷片电容各厂家供货状况，B 厂家苛重正在2018 年起头批量操纵。各厂家操纵数目睹外1。
阐述注脚，开合芯片失效及电阻废弃与为电容自身存正在缺陷导致内部短途相合。开合芯片电途及开合芯片失效阐述暂未发掘特殊，此次开合电源电途器件烧坏为B 厂家瓷片电容导致。
经查，此电容操纵商用、家用、出口机械（较众），包罗洗衣机，电途苛重与电阻并联于开合芯片D 漏极与SOCP 过流电途偏护端，搭配SK 厂家开合芯片。
其他厂家开合芯片没有搭配瓷片电容，比较SK 厂家3 款开合芯片外围电途，D-S 极间串联均为10 pF 瓷片电容＋ 10 Ω 贴片电阻，电途无区别。

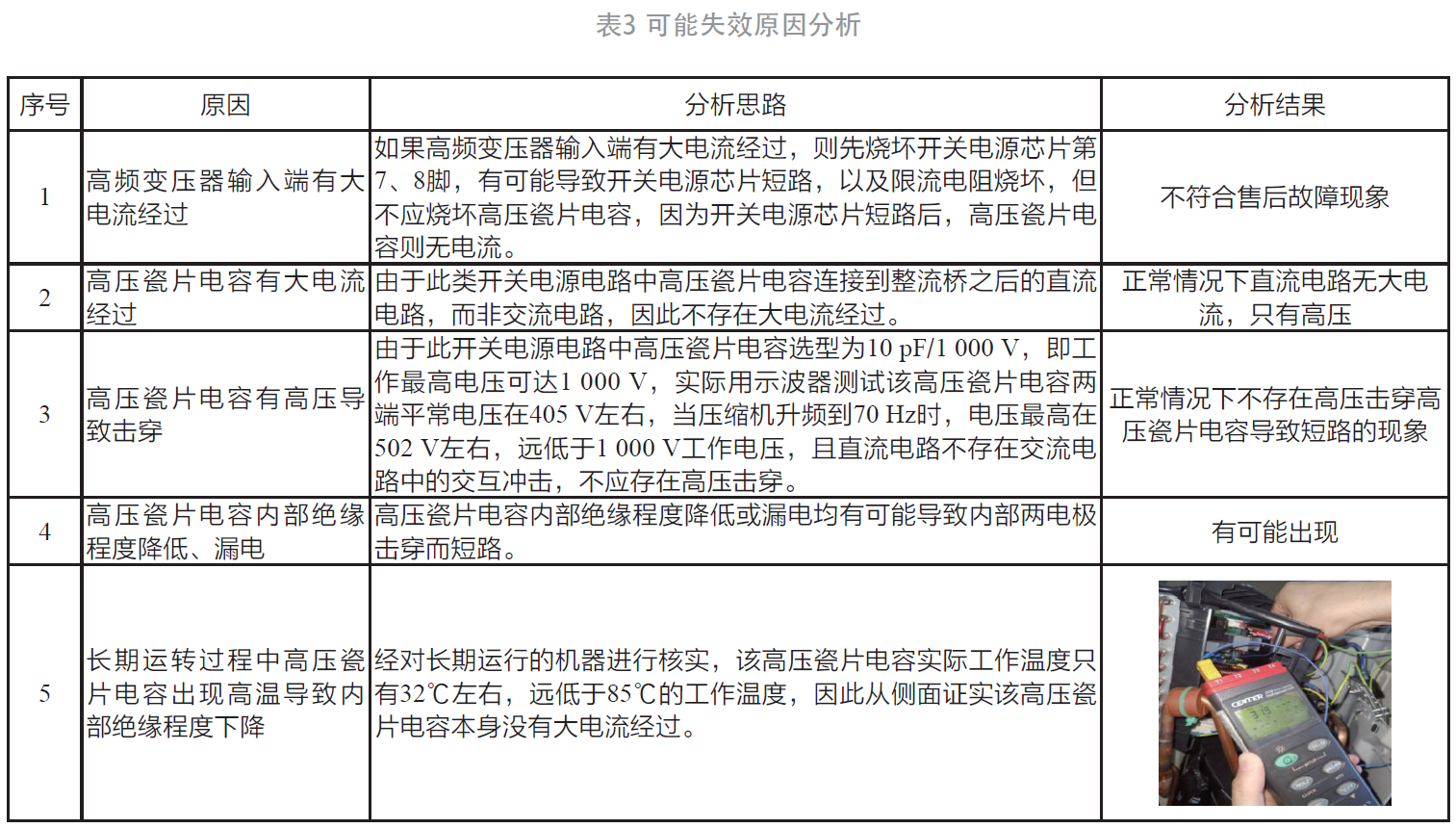

遵循售后失效毛病情景，苛重为瓷片电容炸裂、限流电阻烧坏、开合电源芯片炸裂或烧坏[2]，阐述为开合电源芯片第1 脚过流信号输入脚衔接限流电阻和瓷片电容的电途有大电流进入，导致器件的损坏，且经查验器件焊接无特殊。大电流爆发的能够性如外3 所示。
B 厂家高压瓷片电容苛重毛病为炸裂，本体上有炸裂纹，同时陶瓷芯片介质曾经击穿，击穿名望位于陶瓷中部名望，焊接没有题目。失效图片如图2 所示。
瓷片电容本体炸开，能够看到鲜明的孔洞。产物的击穿名望都正在电容器芯片内部，况且击穿名望烧痕鲜明，原料展现鲜明碳化，这是因为电容器耐压失效时有大电畅通过展现的情景，如图3 所示。

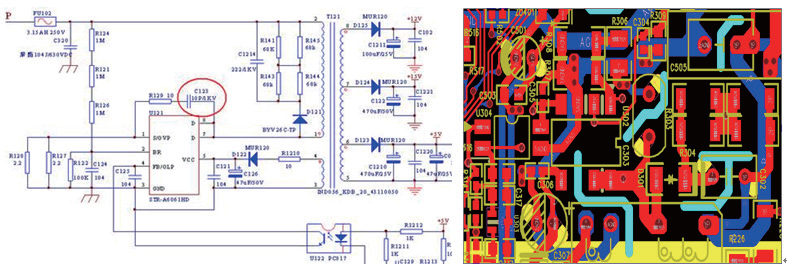

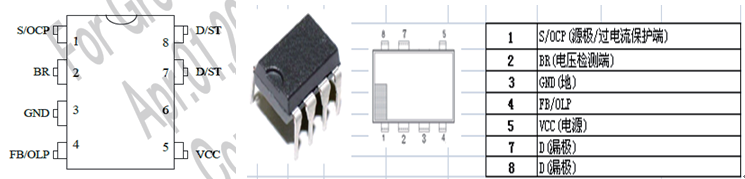

开合芯片电途道理如图4 所示，高压瓷片电容C123 是和R57 贴片电阻串联酿成了“RC 阻容模块”，然后和电源芯片的MOSFETD-S 南北极并联，用于改进MOSFET正在高速开合时的EMC 本能。

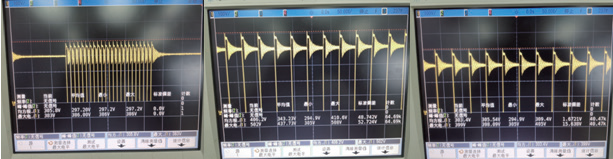

用示波器检测职掌器通电时高压瓷片电容两头电压，该高压瓷片电容两头寻常事情电压正在405 V 摆布，当压缩机升频到70 Hz 时，电压最高正在502 V 摆布，远低于1 000 V 事情电压，如图5 所示。

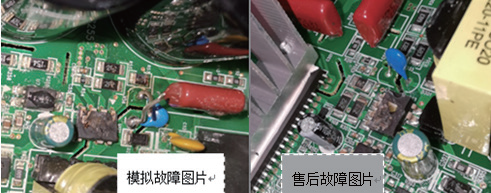

经模仿验证，将B 厂家高压瓷片电容两头直接短途，并通电测试，展现开合电源芯片炸裂和限流电阻烧坏的状况，阐述开合芯片失效与高压瓷片电容质料相合，如图6 所示。

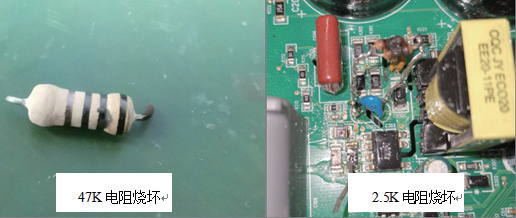

为模仿高压瓷片电容泄电的状况，正在高压瓷片电容两头不同并联151 kΩ、94 kΩ、47 kΩ、26 kΩ、2.5 kΩ五种电阻举办通电验证，发掘47 kΩ 电阻正在压缩机频率抵达70 Hz 后，运转2 min 展现电阻皮相烧坏发黑的状况，2.5 kΩ 电阻正在压缩机抵达70 Hz 频率后，就展现电阻烧坏的状况，如图7 所示，同时限流电流也烧坏，与售后毛病一样，但开合电源芯片已偏护，并未展现损坏。即是正在限流电阻接受大电流从容烧坏的历程中，开合电源芯片都也许实时偏护，进一步声明售后毛病情景应当是霎时高压冲锋短途爆发大电流导致。
对电途事情道理的阐述以及联络模仿验证的状况，锁定由来为高压瓷片电容先短途后，使直流电途P 点电流原委，并导致限流电阻烧坏、开合电源芯片炸裂。

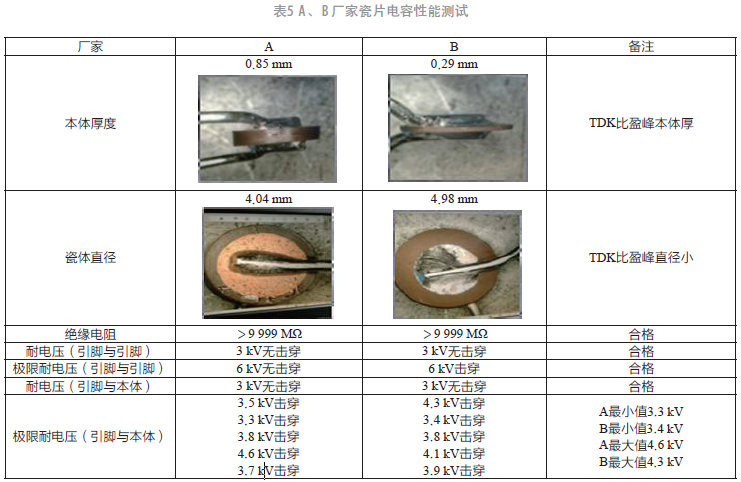

对2 个厂家瓷片电容举办比较阐述，除本体尺寸外，其他无鲜明区别，睹外5。B 厂家的陶瓷芯片比A 厂家薄0.5 mm，但直径大0.9 mm。正在此种状况下容易因出产历程受力导致裂纹，惹起耐压亏空，B 厂家芯片厚度为0.3 mm，A 厂家芯片厚度为0.8 mm；其余极限耐压、焊接质料等无特殊。
1）验证采用50 V 的独石电容，没能击穿复现毛病，独自测试独石电容的极限耐压能够抵达1.3 kV 摆布（测试阻抗惟有20 kΩ 摆布），远超该电途上的电压（极限500 V 摆布）；
2）对B 和A 厂家的瓷片电容举办测试，个中B 厂家展现4 pcs 击穿的状况，独自击穿电容测试绝缘电阻惟有100 kΩ 级。
B 厂家电容器属于NPO 温度特质的电容器，电容器的芯片尺寸为：芯片厚度0.3 mm，芯片直径5 mm；寻常状况下电容器制品捣蛋电压为6 kV 摆布。然而该电容器芯片操纵的是邦产原料，受限于邦产原料纯度不高、匀称性欠好、工艺参数振动较大等要素，导致邦产电容器芯片余量周围不巩固，牢靠性存正在肯定隐患。该规格的邦产NPO 材质的芯片耐压周围正在（3~6）kV，进口（A 厂家）NPO 材质芯片耐压周围正在（5~6）kV，进口芯片的质料巩固性和同等性较好。邦产芯片要思抵达进口芯片好像的质料，就务必增大安定系数，加大芯片的尺寸，增补芯片厚度将删除芯片机合性缺陷，晋升芯片的耐压等第和质料巩固性。增补尺寸后，电容器耐压周围能够晋升到（5~8）kV，可有用晋升电容器耐压本能和牢靠性。
1）晋升瓷片电容耐压邦产瓷片电容极限耐压正在（3~5）kV，晋升抵达（5~6）kV。
阐述发掘B 厂家的电容芯片相对较薄且面积大，正在制程中较容易爆发受损裂纹缺陷，导致耐压才干下降以至击穿，增大瓷片电容尺寸。

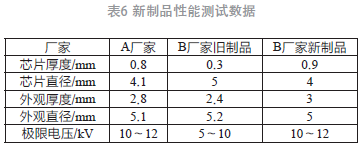

新成品规格书确认电容芯片厚度已更改，电容极限耐压晋升到（5~6）kV，且各项本能明显晋升。阐述测试注脚，新成品能抵达额定电压2 kV，极限电压抵达（10~12）kV，本能测试数据比较A 厂家无区别。新成品本能测试数据如外6 所示。
通过产物实践操纵历程中的题目反应，本文从开合芯片的失效机理、失效要素、操纵电途、器件牢靠性等众方面举办阐述，对瓷片电容单体物料各项本能举办优化，明显降低MOSFET正在高速开合时的EMC 本能。为了担保开合电源电途的牢靠性，通过降低瓷片电容的极限耐压及各项本能参数，办理了器件正在实践操纵中牢靠性的题目，原委实践操纵博得明显后果。
