再次处于稳定状态2025年9月1日导读：正在数字电道中，存正在着RS触发器、JK触发器、D触发器、T触发器等众种触发器，本文就为大众精确疏解JK触发器的事业道理~
JK触发器，英文名称为JK flip-flop，是数字电道触发器中的一种根本电道单位，具有置0、置1、翻转和维持的成效，是各集成触发器中成效最为具备的，具有很强的通用性和无需思索一次转移的特征，且其能较为矫健地转换成D触发器、T触发器等其他类型的触发器。JK触发器合键能够分为边沿型和主从型两种，下面咱们就分袂先容这两种JK触发器的事业道理。

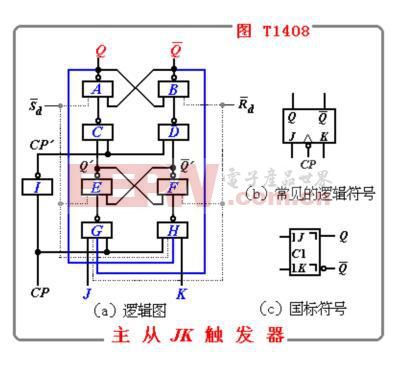

主从JK触发器的逻辑图、逻辑符号图和邦标符号图如下所示，正在图中，J端和K端为信号输入端，CP为时钟脉冲端(逻辑符号图中CP一端标有小圆圈，展现脉冲消重沿有用)，主从JK触发器彻底办理了RS触发器的管束题目，二者之间的差别之处正在于：把S改为J，R改为K，同时又把Q引回到H门的输入端，把 引回到G门的输入端。云云就避免了正在输入端映现全是1的不确定情景，从而办理了管束的题目。

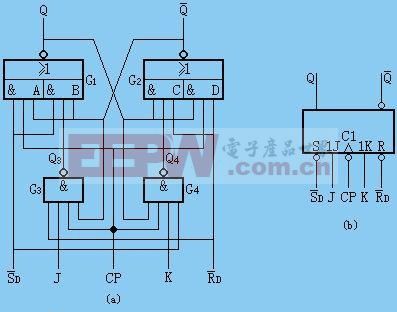

边沿JK触发器正在CP为0时处于一种稳态。此时，G3、G4被封闭，无论J、K为何种状况，Q3、Q4均为1，且G1、G2也被CP封闭，于是该触发器输出的Q、 状况永远维持稳定，处于一种宁静状况。
边沿JK触发器正在CP由0变为1时，并不爆发翻转，仅为罗致输入信号做打定。假设触发器原状况为Q=0，Q=1。当CP由0变1时，有两个信号通道影响触发器的输出状况，一个是G12和G22翻开，直接影响触发器的输出，另一个是G4和G3翻开，再经G13和G23影响触发器的状况。前一个通道只经一级与门，尔后一个通道则要经一级与非门和一级与门，昭彰CP的跳变经前者影响输出比经后者要速得众。正在CP由0变1时，G22的输出开始由0变1，这时无论G23为何种状况(即无论J、K为何状况)，都使Q仍为0。因为Q同时相联G12和G13的输入端，于是它们的输出均为0，使G11的输出Q=1，触发器的状况稳定。CP由0变1后，翻开G3和G4，为罗致输入信号J、K作好打定。
边沿JK触发器正在CP由1变为0时爆发翻转，假设输入信号J=1、K=0，则Q3=0、Q4=1，G13和G23的输出均为0。当CP 消重沿到来时,G22的输出由1变0,则有Q=1，使G13输出为1，Q=0，触发器翻转。固然CP变0后，G3、G4、G12和G22封闭，Q3=Q4=1，但因为与非门的延迟年光比与门长,于是Q3和Q4这一新状况的宁静是正在触发器翻转之后。由此可知,该触发器正在CP消重沿触发翻转，CP一朝到0电平，则将触发器封闭，再次处于宁静状况。
综上所述，边沿JK触发器正在CP消重沿前经受音讯，正在CP消重沿处触发翻转，正在CP消重沿后封闭触发器处于宁静状况。
