金属失效分析案例虽然在比特周期的中间进行采样不是必要的但却是最佳的/ˈjuːɑːrt/, 是一种筹算机硬件开发，它正在筹算机中的字符（一般是字节）之间转换数据，以及正在开始位和中止位之间封装这些字符的一般与通讯圭表连接行使，比方TIA（以前称为EIA）RS-232，RS-422或RS-485。 通用名称透露数据式样和传输速率是可设备的。 电信号电清静本领（比方差分信号等）由
UART一般是用于通过筹算机或外围开发串行端口举办串行通讯的稀少（或个人）集成电道（IC）。 UART现正在一般蕴涵正在微左右器中。 双UART或DUART将两个UART组合成一个芯片。 八进制UART或OCTART将八个UART组合成一个封装，比方Exar XR16L788或NXP SCC2698。 联系开发，通用同步/异步采纳器/发送器（USART）也接济同步操作。
UART采用字节数据并以挨次形式发送各个位。正在目标地，第二个UART将这些位从新组合成完备的字节。每个UART都蕴涵一个移位寄存器，它是串行和并行样式之间转换的基础本领。通过单线或其他介质的数字音信（比特）的串行传输比通过众条线的并行传输更低贱。
UART一般不直接天生或采纳差别开发之间行使的外部信号。独立的接口开发用于将UART的逻辑电平信号转换为外部信号电清静从外部信号电平转换。外部信号能够有很众差别的样式。电压信号圭表的示例是来自EIA的RS-232，RS-422和RS-485。汗青上，电流电道中行使电流（电流环道）。极少信令计划弗成使电线。其示例是其串行端口设备文献（SPP）中的光纤，IrDA（红外线）和（无线）蓝牙。极少信令计划行使载波信号的调制（有或没有线道）。比方，行使电话线调制解调器调制音频信号，行使数据无线电调制RF调制，以及行使DC-LIN举办电力线通讯。
通讯能够是单工的（仅正在一个倾向上，没有划定采纳开发将音信发送回发送开发），全双工（两个开发同时发送和采纳）或半双工（开发轮替发送和采纳） ）。
UART（Universal Asynchronous Receiver/Transmitter，翻译过来叫通用异步收发） 原来不是像SPI和I2C云云的通讯契约，而是MCU（微左右器）中的物理电道或独立的IC，它的闭键用处是发送和采纳串行数据。

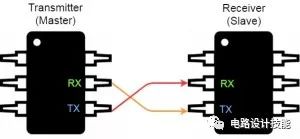

正在UART通讯中，两个UART能够直接互相通讯。 发送UART另日自CPU等左右开发的并行数据转换为串行式样，并将其串行发送到采纳端的UART，采纳UART将串行数据转换回采纳开发的并行数据。 正在两个UART之间传输数据只必要两根线， 数据流从发送UART的Tx引脚到采纳UART的Rx引脚：

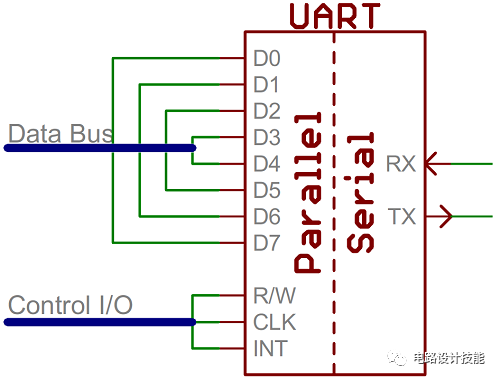

通用异步采纳器/发送器（UART）是负担竣工串行通讯的电道块。 性质上，UART充任并行和串行接口之间的中介。 UART的一端是八条把握数据线（加上极少左右引脚），另一条是两条串行线 - RX和TX。
两个开发能够发送和采纳数据的串行接口是全双工或半双工。 全双工意味着两个开发能够同时发送和采纳。 半双工通讯意味着串行开发必需轮替发送和采纳。
UART以异步形式发送数据，也即是说没有时钟信号将发送UART的位输出与采纳UART的位采样举办同步。 发送UART将“开始”和“中止”位增加到正正在传输的数据包中， 这些位界说了数据包的入手下手和结果，采纳UART基于这些位的音信真切何时入手下手读取输入的串行数据。

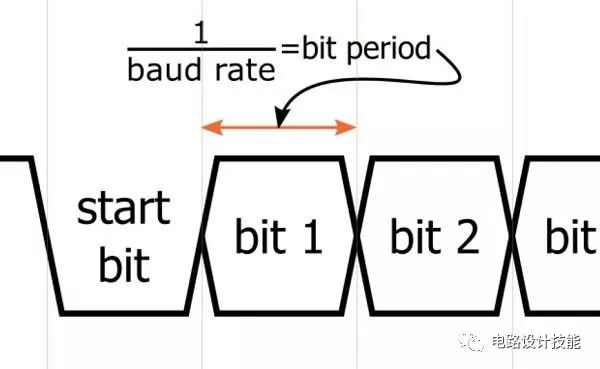

当采纳UART检测到开始位时，它以特定的频率（也即是“波特率”）读取输入的串行数据。波特率是数据传输速率的胸襟，单元-每秒位数（bps）。 两个UART必需以肖似的波特率运转。发送和采纳UART之间的波特率相差不行跨越10%，过错太远就无法对数据举办准确的解读。
异步通讯以一个字符为传输单元，通讯中两个字符间的时候间隔众少是不固定的，然而正在统一个字符中的两个相邻位间的时候间隔是固定的。两个相邻位间的时候间隔与UART通讯的波特率相闭，波特率用来外征UART通讯中数据传输的速度，即每秒钟传送的二进制位数。比方数据传送速度为120字符/秒，而每一个字符为10位（1个开始位，7个数据位，1个校验位，1个结果位），则其传送的波特率为10×120＝1200字符/秒＝1200波特。
以9600bps传输为例，将每个位高或低仍旧的时候为1 /（9600 bps）或每位104μs，对待发送的每个数据字节，实践上发送了10位：开始位，8个数据位和一个中止位。 以是，正在9600bps时，咱们实践上每秒发送9600位或每秒960（9600/10）字节。
波特率越高，发送/采纳的数据越速，但数据传输的速率有限。您一般不会看到跨越115200的速率 - 这对待大大都微左右器来说都很速。太高了，你会入手下手看到采纳端的过错，由于时钟和采样周期无法跟上。

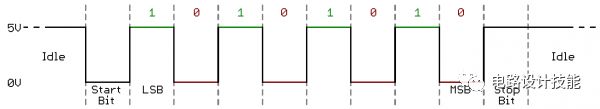

发送的每个数据块（一般是一个字节）实践上是以比特或比特帧发送的。通过将同步和奇偶校验位附加到数据来创修帧。
数据位：能够是5~8位逻辑”0”或”1”。如ASCII码（7位），扩展BCD码（8位）。小端传输
校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)
中止位：它是一个字符数据的结果标识。能够是1位、1.5位、2位的高电平。
每个串行数据包的真正有养分的是它领导的数据，咱们且称之为“数据块”，它没有实在的巨细控制。 每个数据包中的数据量能够修立为5到9位。 圭表数据的巨细大凡是最基础的8位字节，但其它巨细也有其用处，有时辰7位数据能比8位更高效，例如只是用来传输7位ASCII字符。
正在团结了字符长度后，两个串行开发也必需就其数据的字节挨次完成一律。 数据是最高位（msb）仍是最低位先发送？ 缺省设定为开始传输最低有用位（lsb）。
同步位是每个数据块传输的两个或三个独特位。 它们是开始位和中止位，顾名思义，这些位符号了数据包的起源和终端。 永远唯有一个开始位，但中止位的数目可设备为一个或两个（一般环境下保存为一个）。
开始位永远是由从1到0的空闲数据线来指示，而中止位则将通过将该信号线而转换回空闲状况。
开始位：单字节UART发送的第一位。 它透露数据线正正在分开其空闲状况。 空闲状况一般为逻辑高，以是开始位为逻辑低。开始位是开销位， 这意味着它有助于采纳器和发射器之间的通讯，但不会传输蓄意义的数据。
中止位: 单字节UART传输的结尾一位。 其逻辑电平与信号的空闲状况肖似，即逻辑高， 这是另一个开销。
奇偶校验是一种卓殊单纯的初级过错检讨形式，它分为两种形式：奇数或偶数。 为了爆发奇偶校验位，数据字节的完全5-9位相加，而且乞降的奇偶性决意该位是否置位。 比方，假设奇偶校验修立为偶数而且正被增加到数字字节（如0b01011101，这串数中有奇数（5）个1，奇偶校验位将被修立为1。相反，假使奇偶校验形式修立为奇数 ，奇偶校验位则为0。
榜样的数据信号只是正在逻辑低和逻辑高之间转换的电压。 唯有当采纳器真切何时采样信号时，采纳器材干准确地将这些逻辑状况转换为数字数据。
这能够行使稀少的时钟信号轻松完工 - 比方，发送器正在时钟的每个上升沿更新数据信号，然后采纳器正在每个低浸沿采样数据。但UART接口没有时钟信号来同步Tx和Rx器件，采纳端怎么真切何时采样发射端送来的数据信号呢？

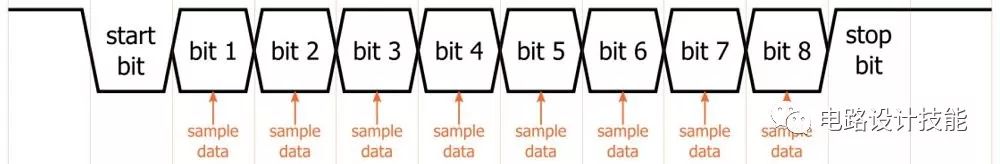

发送端依照当时钟信号天生比特流，然后采纳端的倾向是行使其内部时钟信号正在每个比特周期的中央对输入的数据流举办采样。固然正在比特周期的中央举办采样不是须要的但却是最佳的，由于逼近比特周期的入手下手或结果的采样使得体系对采纳端和发射端之间的时钟频率分歧的鲁棒性较差。

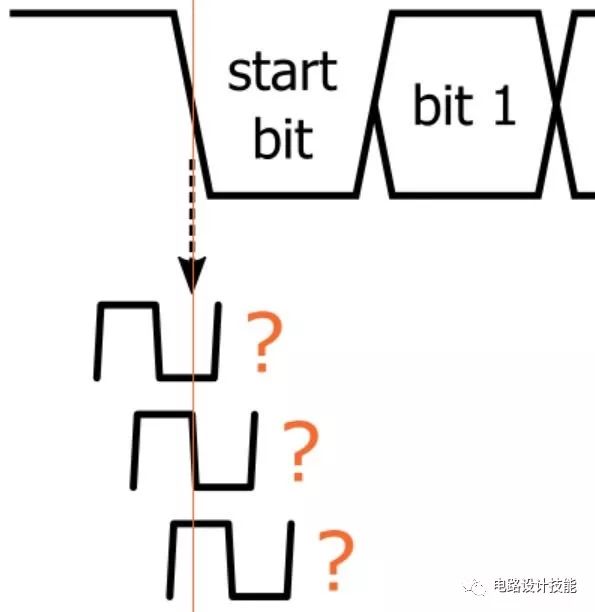

采纳端序列从开始位的低浸沿入手下手，这是症结同步进程产生的时候。采纳端的内部时钟齐全独立于发送端的内部时钟 - 换句话说，第一个低浸沿能够对应于采纳端时钟周期中的任何点：
为了确保采纳端时钟的有用边沿也许正在比特周期的中央左近产生，发送到采纳端模块的波特率时钟的频率要比实践波特率高得众（比8或16或乃至32倍）。
假设一个比特周期对应于16个采纳端时钟周期。 正在这种环境下，同步和采样能够按如下形式举办：
第一个数据位被采样并存储正在采纳寄存器中，然后模块正在采样第二个数据位之前守候其余16个时钟周期。
反复此进程直到所少睹据位都被采样和存储，然后中止位的上升沿使UART接口返回其空闲状况。
没有任何一种通讯形式和契约是完善的，以是没中形式都有其益处，也有其谬误，咱们来看看UART的闭键优谬误。
实践使用中的信号传输形式 将两个UART的开发举办联贯有众种形式，取决于实在的使用场景，正在这里咱们仅看两种：TTL UART和RS-232。
TTL UART 当微左右器和其它器件举办串行通讯时，一般以TTL电平举办通讯。 TTL串行信号存正在于微左右器的电源电压限制内 - 一般为0V至3.3V或5V。 VCC电平（3.3V，5V等）的信号透露空闲线V（GND）信号透露开始位或值为0的数据位。
RS-232（推选圭表232）是联贯数据终端开发（DTE）和数据通讯开发（DCE）的串行二进制数据信号的圭表。 它一般用于筹算机的老式串口。 TTL电平UART和RS-232的闭键区别即是电压电平。 RS-232中的数字信号为±3至 - ±15V，无论怎么都不会检测到逼近0V的信号。

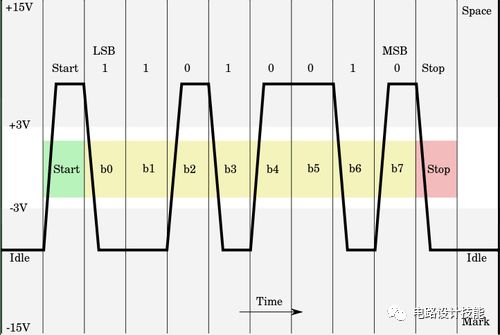

RS-232，能够正在极少更迂腐的筹算机和外围开发上找到，就像TTL串口翻转相通。 RS-232信号一般介于-13V和13V之间，但规格答应从+/- 3V到+/- 25V。 正在这些信号上，低电压（-5V，-13V等）透露空闲线的数据位。一个高的RS-232信号透露开始位或0- 值数据位。 这与TTL系列相反。
RS-232比TTL的UART有更众的引脚，用于PC和调制解调器之间的通讯。 咱们常用的DB-9的引脚陈设及其效力如下所示。
正在两个串行信号圭表之间，TTL更容易竣工到嵌入式电道中。 然而，低电压电平更容易受到长传输线道的损耗的影响。 RS-232或更庞大的圭表（如RS-485）更适合长途串行传输。当您将两个串行开发联贯正在一齐时，确保其信号电压成婚利害常首要的。

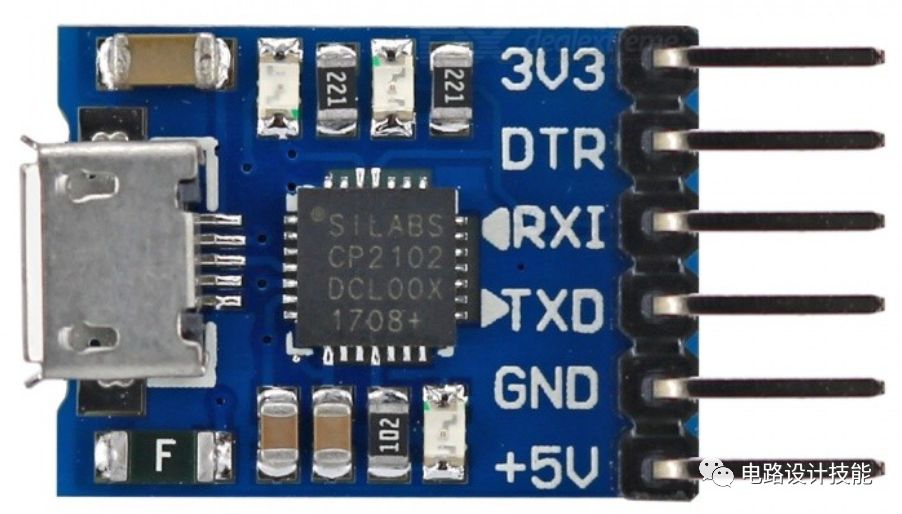

实践的项目中能够有众种形式来联贯PC和MCU，最便当的是下面列出的几种形式中的结尾一种。
环球创客界最火的WiFi模块ESP8266只必要UART接口和AT指令集举办操作

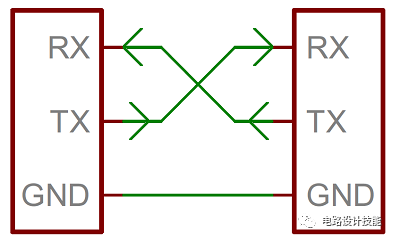

工程师常常犯的过错即是将RX和TX线过错联贯，以是正在遭遇联贯欠亨的时辰肯定要先检讨确定一下是否存正在这方面的题目。

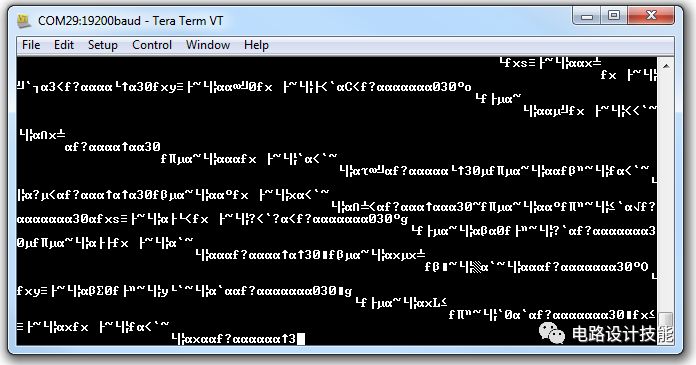

假使数据以9600bps的波特率传输，并以19200bps的速度采纳。 收到的数据将是一团垃圾！ 波特率必需正在发送端和采纳端成婚，这是UART串行通讯的经历法规，波特率的最大答应偏移趋于介于（1-2％）之间。 以是实验正在两头天生齐全肖似的波特率，以避免错配过错。
UART串行总线能够传输很长的隔断，但传输的隔断以及最高也许抵达的波特率都取决于传输得越远，波特率也就会低浸，它还取决于UART契约自身的硬件竣工（物理层）。咱们只提到TTL-UART和RS-232圭表。
RS-232的最大电缆长度为50英尺。 但实践上它取决于波特率、电缆的等效电容和境遇噪声。 下外是TI众年前通过尝试总结的极少经历法规。
TTL电平的UART仅接济5V的电压摆幅，以是信号传输的隔断以及也许接济到的波特率取决于下面的3个元素：
一个时钟产生器,一般是比特率的整数倍，以便也许正在一个bit周期的中央举办采样
