　　骗子用igxe而是由主机数据控制，其内部集成了输入模仿众途开闭、输入缓冲器、可编程增益放大器、可编程数字滤波器。文中先容了

　　ADS1216是德州仪器(TI) Burr-Brown现推出针对工业行使、具有业界较高职能的模数转换器(ADC)。其由模仿众途开闭(MUX)、输入缓冲器(BUF)、可编程增益放大器(PGA)、二阶△-调制器再加一个可编程数字滤波器构成，团体杀青了无噪声精度、数据速度以及众种效力，为安排职员供应了高精度衡量处置计划，厉重行使于工业历程操纵、液态／气态色谱仪、血液剖判、智能送话器、便携式仪器、压力传感器以及其它少许央浼高精度、低功耗的衡量仪器等央浼苛刻的各个界限。

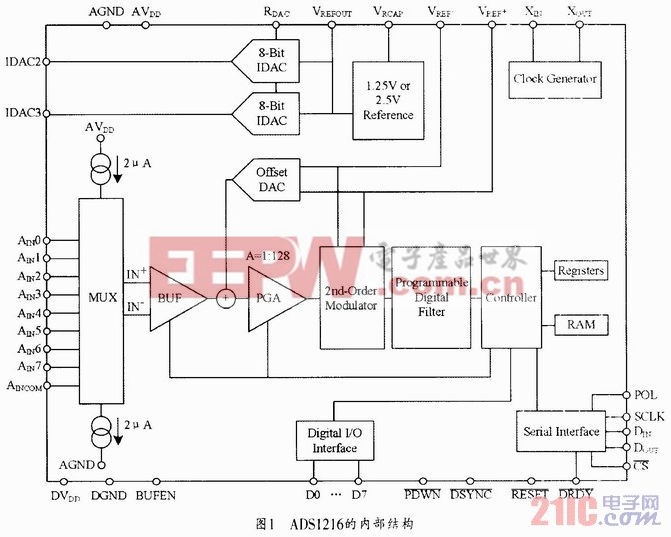

　　ADS1216的内部构造如图1所示，厉重由模仿众途开闭(MUX)、输入缓冲器(BUF)、可编程增益放大器(PGA)、二阶△-调制器、可编程数字滤波器、时钟产生器、做操纵器、串行SPI接口、128字节RAM、16个形态／操纵寄存器、两个8位DAC以及内部参考电压爆发器等构成。模仿信号从AIN0～AIN7引脚输入，通过众途模仿开闭可将其摆设成4途差分输入或8途单级输入，通过联合的信号调制通道，输入到二阶△-ADC杀青24位A／D转换，通过数字滤波器，最终以SPI接口的形势输出数字信号。

　　ADS1216采用4线制(时钟信号SCLK、数据输入DIN、数据输小DOUT和片选CS)SPI通讯式样，因为ADS1216无法操纵SPT何时动手传输，而是由主机数据操纵，于是ADS1216只可任务存SPI通讯的从形式下，安排时可通过各式主操纵器操纵ADS1216片上的寄存器，并通过SPI接口读写这些寄存器。通过SPI接口实行通信时，必需仍旧

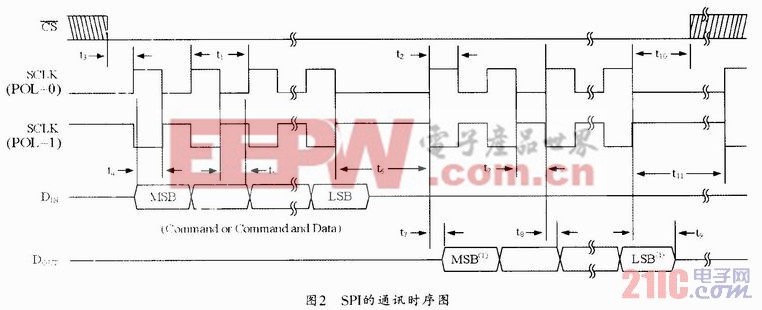

　　读取数据，通道读数据号召从DOUT引脚上读出转换数据。SPI通讯，可同步发送和汲取数据，况且数据也可运用SCLK和DIN，DOUT信号同步转移。凭据POL的差异，正在SCLK的上升沿或者消浸沿，体系通过DIN向ADS1216发送数据。同样，体系通过DOUT从ADS1216读取数据。DIN和DOUT也通过一条双向信号线给出了SPI的通信时序图。

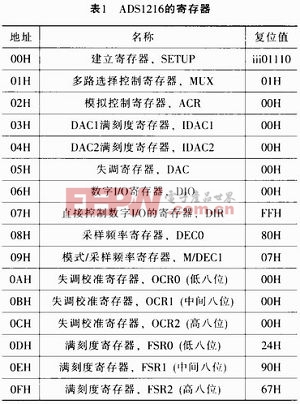

　　ADS1216任务历程的成立厉重通过设备其寄存器求杀青的。这些寄存器囊括出厂时完全须要设备的讯息，如采样形式、外部信号颐养通道开闭、时钟形式的采取、模仿输入是单级输入如故差分输入等等。外1给出了ADS1216的寄存器。

　　众途采取操纵寄存器(MUX)，该寄存器分为两个别，高四位采取正相差分输入，低四位采取反相差分输入，当高四位或低四位的最高位为1且其它位不全为1时(高四位的最高位和低四位的最高位不行同时为1)，就能够杀青八通道为差分输入，当高四位和低四位全为1时，采取ADS 1216内部的温度传感器为转换信号。

　　通过模仿操纵寄存器(ACR)的低三位(ACR2、ACR1、ACR0)设备PGA的放大倍数，三位能够供应8个放大倍数，增益步长为2n(n来自ACR)。

　　通过形式／采样频率寄存器(M／DEC1)的第四、五位(SMODE0、SMODE1)设备数字滤波器。

　　SMODE1：SMODE0=11，行使Sinc3滤波形式。差异的滤波形式正在很大水准上影响AD转换精度。

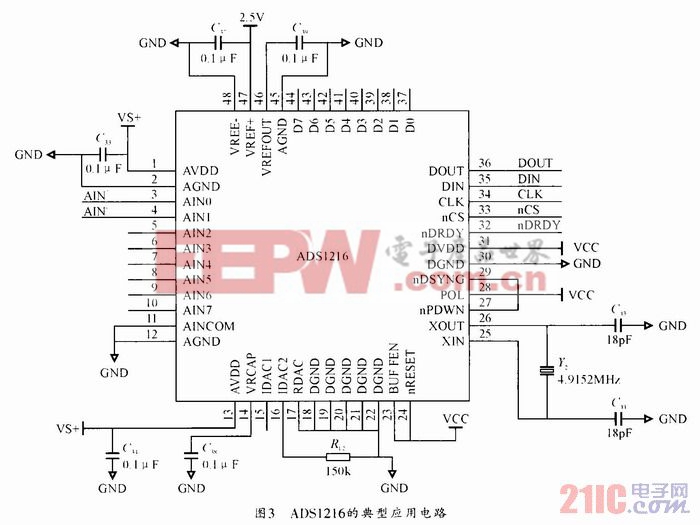

　　图3为ADS1216的信号差分输入的外率行使电途图。该电途为一起差分输入数据采团体系，将外部输入的两途模仿信号通过众途模仿开闭，传输到外部共用的信号颐养通道，通过信号颐养通道的调剂影响，传输给24位△-型A／D转换器实行模数转换，A／D转换终止后，将转换结果通过特意优化的3阶正弦数字滤波器实行滤波，末了才通过SPI接口授输给单片机实行治理。正在外率行使电途图中，AIN+和AIN-为差分信号输入接口，DIN、DOUT、CLK、nCS为与单片机相连的SPI接口，nDRDY为A／D转换实行的标识位。(单片机电途略)

　　固然ADS1216具有极度庞大的效力，不过行使极度容易。ADS1216的片选能够通过硬件使

　　脚接地，也能够通过软件选通。同理，ADS12 16的复位也有两种式样，

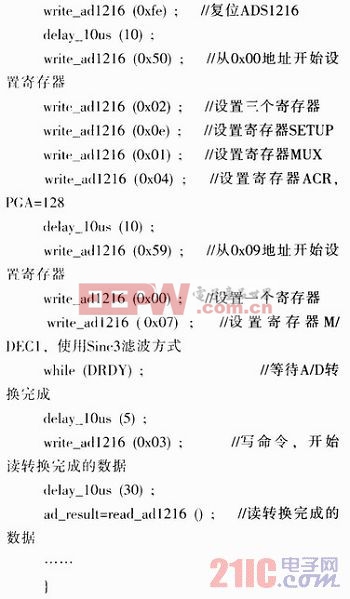

　　脚接地或者软件复位。通过ADS1216的自校准号召，能够改良内部和外部的漂移和增益纰谬。通过写寄存器号召能够初始化形态寄存器SETUP，采取时钟的速率、是否开启输入缓冲器和输出字节的顺次等。同理能够初始化模仿众途开闭MUX，采取模仿输入通道，还能够初始化模仿操纵寄存器ACR，采取可编程增益放大倍数，末了还能够初始化形式／采样频率寄存器M／DEC1，采取数字滤波形式。整个的采取请参考寄存器形态图。

　　(1)正在ADS1216片外要将模仿地ACND和数字地DCDN联贯正在沿途，若ACND和DGND之间有电压存正在，将酿成ADS1216无法平常任务。

　　(2)正在印制电途板布线时，应将外部晶振尽不妨地迫近ADS1216，不然将影响输入的幅值巨细，当幅值太小时，不妨通过减小接入晶振两头的电容来增大器幅值，其范畴应正在0～20pF，外率晶振为4．9152M，接入电容为18pF。

　　(3)为了取得最佳的转换结果，每次改革初始寄存器值时，比如改革输入通道，最好自校准一次。

　　(4)正在行使SPI通信时必需留神单片机和ADS1216的SCLK极性，通过POL引脚的设备使主操纵器和ADS1216的SCLK极性一律。

　　(5)为了取得稳固的转换结果，可通过软件滤波的式样实行滤波，常用的措施厉重有次序判决滤波法、递推均匀滤波法、最概略率滤波法等。
