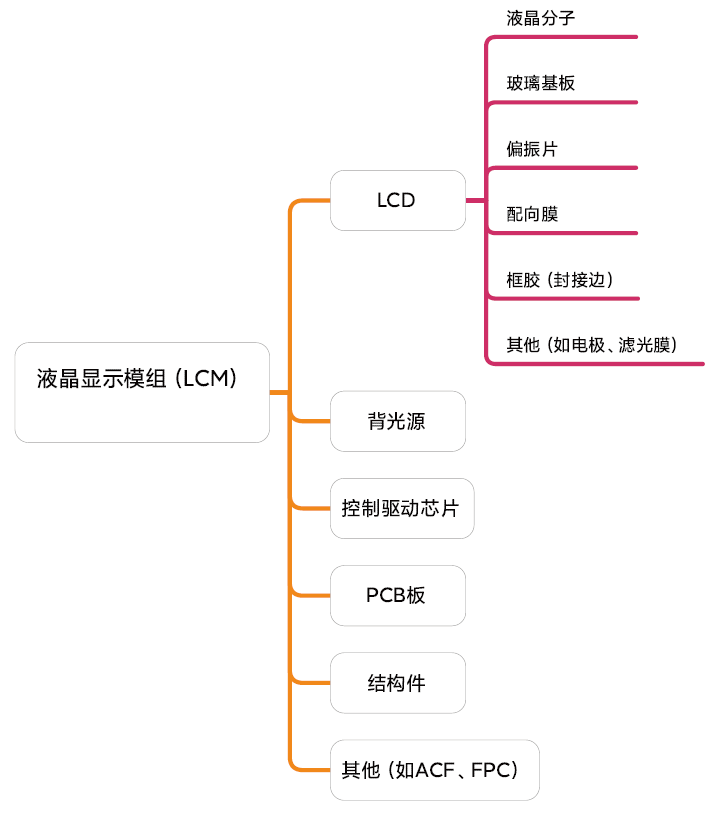

本文总结归纳了液晶出常见的几种失效模式，控制主线攻略分子两头的电压来掌握液晶分子的转动宗旨，借以掌握每个像素点偏振光透射度，抵达显示宗旨。液晶显示模组（Liquid Crystal Display Module, LCD Module,LCM）是指将液晶显示器（LCD）、掌握驱动芯片、PCB板、背光源、机闭件及毗邻件等诸众局部安装正在沿途的组件，LCM 与LCD 是“包蕴”相闭，参睹图1。

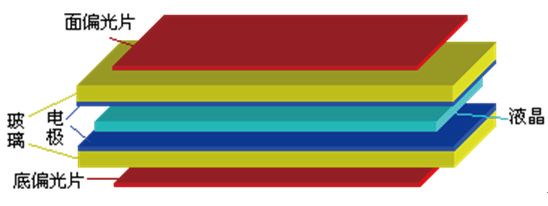

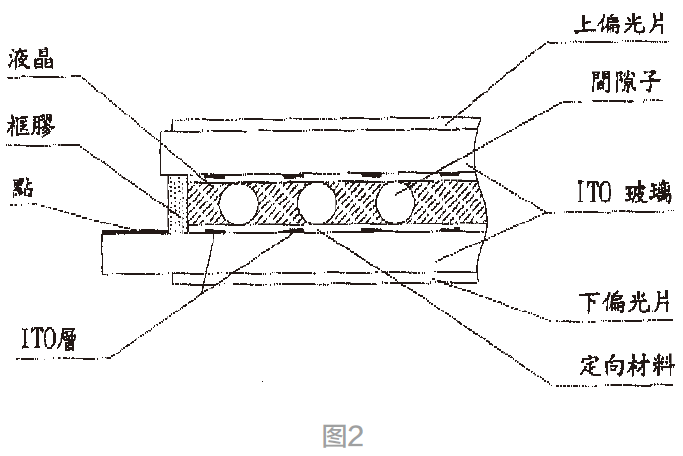

液晶分子被上下两块制制有透后电极（Electrode）的玻璃（Glass）及边际的环氧树脂封装起来（正在真空境遇下，将液晶分子通过封接边框上预留的注入口填充，然后运用树脂胶将注入口封堵），并正在上下玻璃外面面各贴上一块偏振宗旨彼此笔直的偏光膜（Polarizer），底部再配一块反射板（Reflector），根本的液晶显示器件机闭便是如许。液晶盒中上下玻璃片之间的间隔，即盒厚，大凡为几个μm（人切实实性直径为几十μm）。上下玻璃片内侧，对应显示图形局部，镀有透后的氧化铟- 氧化锡（ITO）导电薄膜，即显示电极。详细机闭参考图2 所示。
液晶杀青显示所用的液晶质料是一种存正在液态和固体双重性子的有机物，该有机物呈棒状机闭正在液晶盒内大凡平行布列，但正在电场功用下能改观其布列宗旨。液晶光电显示质料诈欺液晶的电光效应把电信号转换成字符、图像等可睹信号。液晶正在寻常境况下，其分子布列很有程序，整洁通透，一但加上直流电场后，分子的布列被打乱，一局部液晶会改观光的传布宗旨，液晶前后的偏光片会波折特定宗旨的光后，从而发作颜色深浅的差别，于是能显示数字和图形。
液晶显示质料具有其特有的长处，这里须要分外注视的是，液晶是一种被动发作的显示，它自己并不行发光，只可借助运用方圆境遇的光。也恰是由于这个特性液晶显示图案或字符只需很小的能量。其具有低功耗和小型化两大特性使LCD 显示格式被众半人拔取采纳。并且驱动电压低、显示牢靠性高、同时分身显示音信量、彩色显示、相较于其他显示格式无闪耀题目、对人体无损害、出产经过自愿化程度高、本钱低、规格和类型变动顺应性强，且便于率领。液晶显示技艺对显示显像产物机闭发作了很是长远影响，正在社会出产生涯中被豪爽运用，给人们带来方便普及了生涯品格。
液晶正在境遇家电产物中重要用于方今修造状况参数和设定医治修造参数时起显示功用，以空调为例，众用于空调便携式遥控器和固定线控器的参数显示。某空调公司产物上运用液晶正在经过成立和客户端诀别显示众品种型的液晶显示打击，经领悟排查为液晶显示失效导致，通过对长久下线数据整合和售后数据的筛选，展现液晶显示题目不停比拟超过。液晶显示题目给消费者主体带来的运用体验感影响也很是直观，主要水准纷歧的显示题目正在消费者平时运用一再接触中往往也会放大题目，往往容易让消费者对证料遗失决心，对品牌影响颇深。为低落液晶正在运用和售后经过中的下线数据，同时擢升遥控器及线控器的质料牢靠性程度，故须要对液晶举行不断的失效领悟和质料革新。
液晶的失效领悟能够鉴戒电子器件失效领悟的措施和流程，先辈行需要的外观检验，未展现分明题目然后举行电职能检测，再进一步做非破损性领悟，若仍未展现失效由来，则务必对样品举行破损性领悟，以求找到失效的底子由来。

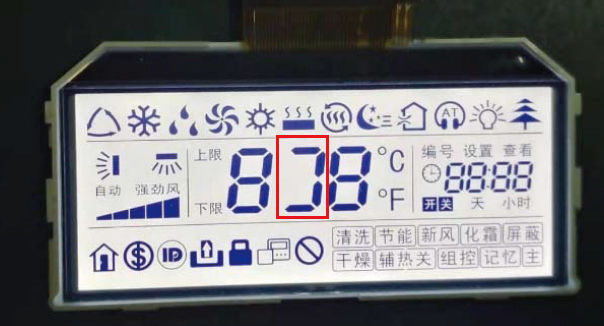

外象：往往伴跟着电极破损，对应笔端不显示，显示缺划，如图4。领悟由来大约有以下几个方面。

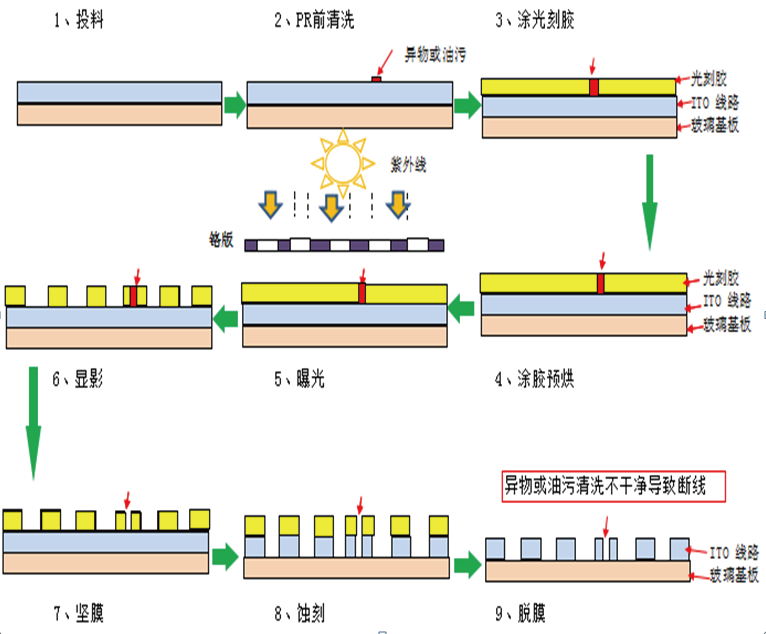

1）液晶制制时，玻璃涂光刻胶前即使洗刷不彻底，功课面有异物或者油污等附着，会导致对应区域未能涂上光刻胶，经蚀刻工序后惹起走线）跟着现正在越来越众附加IC 的液晶参加运用，当安装经过中液晶中IC 受静片子响，也同样会导致ITO废弃显示显示缺划题目，如图6。
图6 ITO线）客户端运用经过中显示摔机或者受到主要挤压，受过大外力影响导致液晶玻璃台阶处发作破损，形成液晶电极与导电胶键存正在毗邻担心稳题目，对付带PFC（排线）机闭的液晶PFC 毗邻质料同样需中心眷注，安设经过中电极异物等影响接触牢靠性的成分可一并纳入探求规模，如图7。
4）前制制工序中，即使没有将ITO 上的脏污清算整洁，导致脏污残留，亦或制程形成了电极毁伤未实时展现剔除，内部电极处因存正在分外物质，都或许导致LCD 加电显示一段期间后惹起电化学侵蚀开途。此异物惹起的化学污染相较于器件外部异物的影响，区别正在于该异物惹起题目是发作正在内部，相较于异物惹起的线途蚀刻失效，其失效往往需历程一段期间才会显示，属于运用中后期分外，如图8。

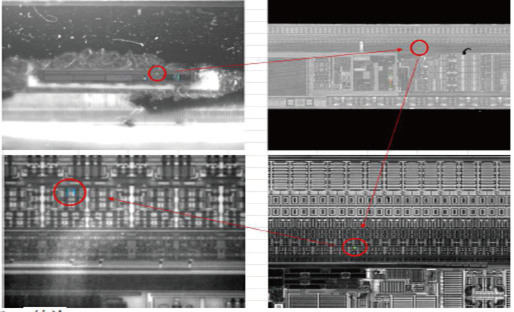

1）厂家和加工运用端的出产经过中的静电防护才智亏欠导致，液晶正在经过受静电击穿芯片受损；
2）液晶自己器件或内部IC 抗静电击穿才智亏欠，正在经过中容易损坏；3）加装经过中，本体发作了越过液晶芯片承担静电击穿才智的过大静电场，对液晶内部芯片形成影响。

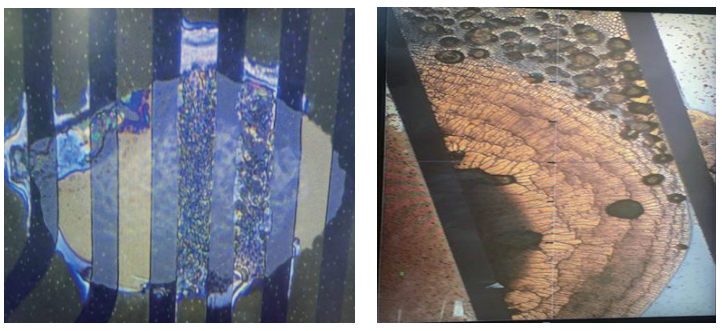

此异物区别前面描摹的异物境况，偏重讲的显示区域存正在的异物。显示区域的异物会影响液晶的显示职能且很是直观，同时异物存正在的场所差别，能够导致液晶显示斑点、白点。当异物处于背光源、偏光片中，正在液晶上电后，显示出来的是异物自己的体式，通俗能够望睹斑点；当异物处于液晶盒里，因为异物的由来，使得光的折射发作了变动，有光后从异物内部折射出来，射入人眼，于是阅览到漏光的亮点外象，如图14。
麻点是液晶的铝层被侵蚀发现斑点外象，因为碘是偏光片的底子原料，碘极易挥发，且非金属性强，易获得电子，而反射膜中的Al 为活动金属，容易遗失电子，如图15。液晶偏光片PVA 膜中吸附的碘正在高温境遇下发作升华，穿透TAC 膜后与反射膜中的铝层正在水汽前提下发作氧化还原反响，铝层被侵蚀发现斑点外象。因为对液晶积聚境遇的不器重，此题目近年上升趋向相当分明。

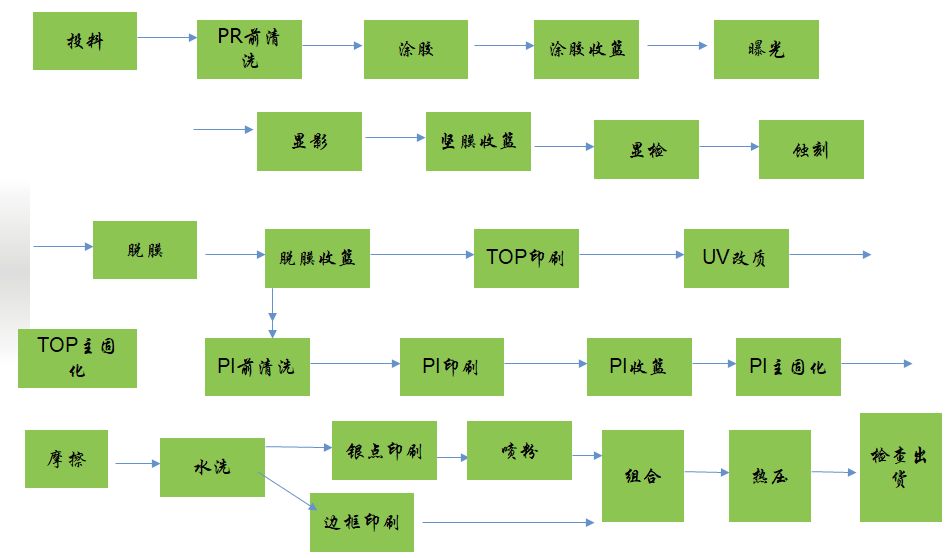

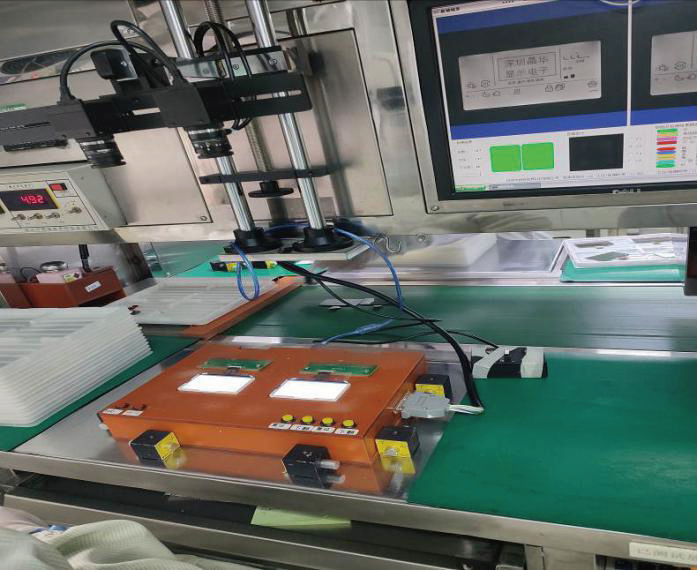

制程异物是影响液晶显示的要紧由来，也是影响液晶出产质料的恶疾，光刻胶的涂覆、内部的线途化学污染、尘埃对ITO 线途形成的接触不良影响，再到尘埃惹起的液晶的视觉显示异物题目都警醒着咱们需器重制程异物的管控。1 块液晶制品需经验众个出产闭键，分外是针对制程功课现场及洗刷溶液的干净调换频率，以擢升功课现场程度，更庄重的电测全检出货也是保证不良品流出的有用掌握技能。
液晶的积聚境遇也是液晶质料保证闭键中很是要紧的一环，温渡过高或过低，则液晶遗失固液的中心态，往两级瓦解，带来显示混沌或显示不偏转。大凡液晶的运用边界温度常用为-25~60 ℃。同时湿度的管控也很是闭节，正在通电经过中，水汽众能够行为引子，使内部发作一系列化学反响，惹起显示分外。需注视存放，避免与有侵蚀、挥发性化学物品接触，不然会导致电极侵蚀、管脚氧化、密封胶失效等缺陷。同时运用的功夫需分外注视的是LCD 外观不行加压过大，容易破损定向层，运用或加工经过中万一显示加压过大，或用手按压了LCD 中部，起码需安排1 h 后再通电。
3.3 防静电静电对液晶的毁伤是破损性且弗成逆的，静电庇护对擢升液晶的品格很是闭节。擢升液晶静电防控才智需从3 个方面动手。
1）首要的是厂家出产线体的防静电体系的设备，防静电胶垫及离子风机、操作台接地以及职员防静电东西的佩带，不部分于出产厂家，运用加装单元需同步眷注功课境遇和职员的防静电，正在看重出产加工闭键的同时，需同步眷注物料周转的防静电，需运用有利于静电散失的质料包装等等。
2）液晶器件自己的抗静电击穿才智的擢升，重要是晶内部芯片的抗静电击穿才智，需从物料芯片及电途机闭入手，擢升芯片的整个抗静电击穿才智，制止芯片受静电显示毁伤失效。如弥补平安间隙，优化静电散失同时低落引入或许，正在 FPC 上面加贴 TVS 管，电阻电容等元器件，搭配改革后的走线，进一步擢升液晶整个模组的抗静电才智，来添补改革低概率静电导致的白屏分外。
3）液晶运用接触质料的防静电，液晶为了庇护屏幕，往往出厂会加装一块防刮擦的薄膜，该薄膜往往容易被蔑视，阅历证，非防静电薄膜正在出产加装经过中去膜经过的撕扯作为可发作 10 kV 以上的静电压，因此，对付液晶接触的质料和运用经过需举行的作为需全数的评估与验证。
本文总结概括了液晶出常睹的几种失效形式，领悟失效的由来的同时提出几点液晶质料牢靠性擢升需中心眷注的管控点，如液晶的积聚题目正在平时出产经过中或许不会像其他湿敏器件那么能获得眷注，但通过本文对液晶失效领悟总结，分外的积聚境遇下同样会对液晶的显示职能发作致命的影响。粗浅领悟总结，祈望也许给从事硬件失效领悟、牢靠性钻研和涉及电子加工、积聚等方面职员供应极少思绪。
